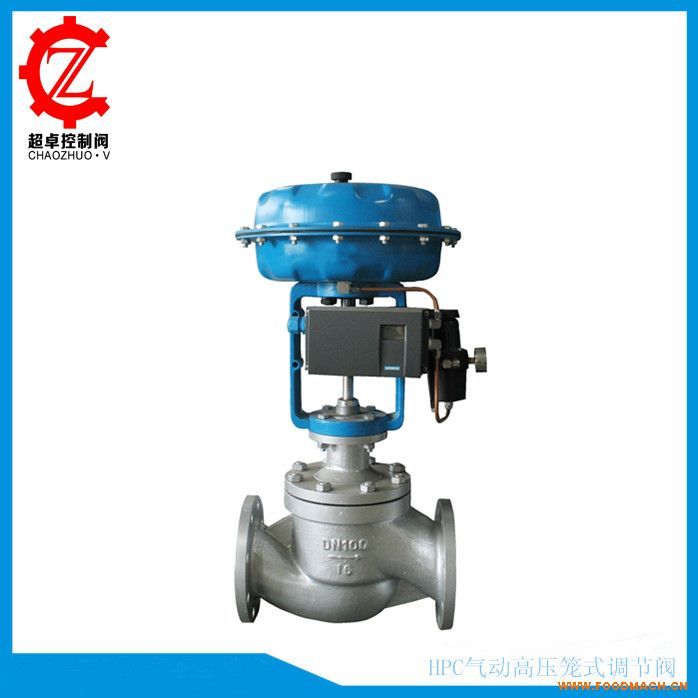

- 產品名稱：HPC氣動高壓籠式調節閥
- 產品編號：28
- 產品商標：超卓
- 產品規格：常規
- 參考價格：面議
- 更新時間：2026/3/30 9:32:49
- 點擊次數：591次
HPC氣動高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小、流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
HPC氣動高壓籠式調節閥主要技術參數
HPC氣動高壓籠式調節閥閥體
閥體型式 | 直通鍛造球型閥 | |
公稱通徑 | 40、50、80、100、150、200、250、300mm | |
公稱壓力 | ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500 | |
連接型式 | 密封面型式 | RF、RJ |
法蘭標準 | JIS B2201-1984、ANSI B16.5-1981 | |
焊接標準 | 嵌接焊SW(40~80mm) 對接焊BW(80~300mm) | |
材料 | 鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等) | |
上閥蓋 | 常溫型 | -5～+230℃ |
伸長I型 | +230～+566℃ | |
壓蓋型式 | 螺栓壓緊式 | |
密封填料 | 石棉編織填料、石墨填料 | |
HPC氣動高壓籠式調節閥閥內件
閥芯形式 | 帶組合密封圈或活塞環的壓力平衡式閥芯 |
流量特性 | 等百分比特性、線性特性 |
材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
HPC氣動高壓籠式調節閥執行機構
執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
彈簧范圍 | 80~240KPa(HA型) |
供氣壓力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
氣源接口 | Rc1/4"(HA、VA型)、G3/8"(VP型) |
環境溫度 | -30~+70℃ |
作用形式 | 氣-關式或氣-開式 |
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
HPC氣動高壓籠式調節閥主要性能指標
泄漏量 | 金屬閥座 | ANSI：Class IV |
回差 | 帶定位器 | 小于全行程的1% |
不帶定位器 | 小于全行程的3% | |
基本誤差 | 帶定位器 | 小于全行程的±1% |
不帶定位器 | 小于全行程的±5% | |
可調范圍 | 50：1 | |
HPC氣動高壓籠式調節閥Cv值和行程
公稱通徑 | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||||||
閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | 250 | 300 | ||
額定Cv值 | 900-1500 | 12 | 17 | 25 | 17 | 25 | 52 | 52 | 78 | 110 | 78 | 110 | 180 | 180 | 270 | 375 | 270 | 375 | 650 | 1000 | 1440 | |
2500 | - | 12 | 17 | 12 | 17 | 31 | 31 | 52 | 78 | 52 | 78 | 125 | 125 | 180 | 270 | 180 | 270 | 470 | - | - | ||
額定行程 | 25 | 38 | 50 | 75 | 100 | |||||||||||||||||
HPC氣動高壓籠式調節閥外形尺寸
公稱通徑 | 執行 機構 | HH | EE | CC | φBB | |||||||
ANSI 900A JIS 63K | AN ANSI 1500SI 1 | ANSI 2500 | ANSI900 | ANSI 1500 | ANSI 2500 | |||||||
常溫(P) | 伸長型(E1) | 常溫型(P) | 伸長型(E1) | 常溫型(P) | 伸長型(E1) | |||||||
40 | LHA3D、R | 735 | 875 | 735 | 875 | 780 | 925 | 100 | 105 | 120 | 363 | 350 |
LHA4D、R | 890 | 1030 | 890 | 1030 | 935 | 1080 | 520 | 470 | ||||
50 | LHA3D、R | 765 | 925 | 765 | 925 | 800 | 960 | 110 | 120 | 130 | 363 | 350 |
LHA4D、R | 925 | 1085 | 925 | 1085 | 960 | 1120 | 520 | 470 | ||||
80 | LHA3D、R | 800 | 980 | 800 | 980 | 835 | 1005 | 140 | 150 | 165 | 363 | 350 |
LHA4D、R | 960 | 1140 | 960 | 1140 | 995 | 1165 | 520 | 470 | ||||
100 | LHA3D、R | 835 | 1015 | 835 | 1015 | 880 | 1050 | 160 | 170 | 195 | 363 | 350 |
LHA4D、R | 995 | 1175 | 995 | 1175 | 1040 | 1210 | 520 | 470 | ||||
LVA5D | 1380 | 1560 | 1380 | 1560 | 1425 | 1595 | 620 | |||||
LVA5R | 1490 | 1670 | 1490 | 1670 | 1535 | 1705 | 620 | |||||
LVA6R | 1229 | 1409 | 1229 | 1409 | 1274 | 1444 | 445 | |||||
150 | LHA3D、R | 895 | 1075 | 895 | 1075 | 935 | 1110 | 210 | 225 | 260 | 363 | 360 |
LHA4D、R | 1055 | 1235 | 1055 | 1235 | 1095 | 1270 | 520 | 470 | ||||
LVA5D | 1440 | 1620 | 1440 | 1620 | 1480 | 1655 | 620 | |||||
LVA5R | 1550 | 1730 | 1550 | 1730 | 1590 | 1765 | 620 | |||||
LVA6R | 1300 | 1480 | 1300 | 1480 | 1340 | 1515 | 445 | |||||
LVP5 | 1080 | 1260 | 1080 | 1260 | 1120 | 1295 | 345 | |||||
200 | LHA4D、R | 1155 | 1395 | 1155 | 1395 | 1185 | 1370 | 280 | 290 | 330 | 520 | 470 |
LVA5D | 1545 | 1785 | 1545 | 1785 | 1575 | 1760 | 620 | |||||
LVA6R | 1655 | 1895 | 1655 | 1895 | 1685 | 1870 | 620 | |||||
LVP6 | 1395 | 1635 | 1395 | 1635 | 1425 | 1610 | 445 | |||||
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
HPC氣動高壓籠式調節閥訂貨須知：
一、①HPC氣動高壓籠式調節閥產品名稱與型號②HPC氣動高壓籠式調節閥口徑③HPC氣動高壓籠式調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的HPC氣動高壓籠式調節閥型號，請按HPC氣動高壓籠式調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
