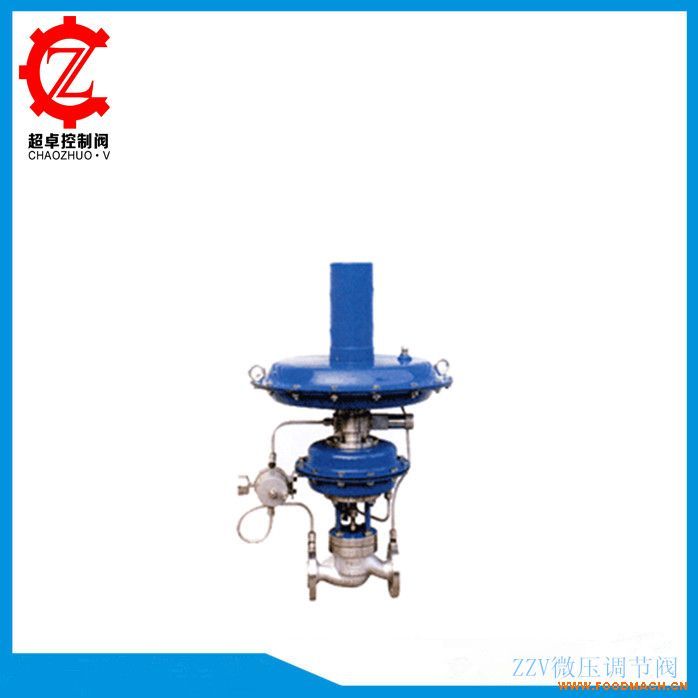

ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））詳細信息
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））， 是一種無須外來能源，利用被調介質自身的壓力變化達 到自動調節和穩定閥后壓力為設定值的節能型壓力調 節閥。 該閥壓力設定在指揮器上實現，方便、快捷，壓 力設定值在運行中也可隨意調整；控制精度高，適合閥 前 P≤1MPa，閥后＜10kPa, 用于開關控制，不能連續控 制，但精度要求高的場合。它廣泛應用于化工、石油、 冶金、電力、輕紡等工業部門中用作生產過程的自動調 節。特別適用于儲罐氮封系統。該閥減壓比：1:100。 該系列只有閥后式 ZZV-16B 一種。
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂�，以保護罐內物料不被氮化及儲罐安全。ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））由ZZDQ快速泄放閥及
ZZV微壓調節閥（氮封閥）由兩大部分組成�？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。
ZZV微壓調節閥連接方式：法蘭連接 | ZZV微壓調節閥形式：自力式 | ZZV微壓調節閥主要功能：控制壓力 |
ZZV微壓調節閥型號：ZZV V230 | ZZV微壓調節閥公稱通徑：25MM-100MM | ZZV微壓調節閥使用壓力：1.6MPA -2.5MPA |
ZZV微壓調節閥介質：各種介質 | ZZV微壓調節閥標準：機械部標準或定做非標 | ZZV微壓調節閥材質：WCB鑄鋼 不銹鋼 |
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））產品特點
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；
氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
調整：
供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；
泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;
呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
閥體結構和原理
ZZV微壓調節閥（氮封閥）裝置是自力式調節閥的一種，自力式調節閥根據應用介質的不同，有很多種，有空氣的，氮?dú)獾�，蒸汽的，液體的， 儲罐頂一般會裝有呼吸閥，有毒介質儲罐當達到液面穩定時，罐頂?shù)膲毫Φ扔诮橘|(zhì)于該溫度下的蒸汽壓，當呼吸閥呼出的時候，有毒介質會排到罐外面，容易造成人員中毒，為了避免有毒介質揮發，需要在罐頂液面上保持一定壓力，以避免有毒介質揮發然后排空，一般用氮?dú)鈦肀３诌@種壓力，這就叫氮封。
閥門生產的ZZV微壓調節閥（氮封閥）、ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））是自主開發、研制的一套自力式微壓力控制系統，只有用于保持容器頂部保護氣（一般為氮?dú)猓┑膲毫愣�，以避免容器�?nèi)物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
閥門生產的ZZV微壓調節閥（氮封閥）、ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））的特點：
1、無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本.
2、ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））供氮、泄氮壓力設定方便，可在連續生產的條件下進行.
3、壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩.
4、采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高.
5、供氮裝置采用指揮器操作，減壓比可達100:1 ，減壓效果好，控制精度高.
ZZV微壓調節閥（氮封閥）裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成;泄氮裝置由內反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mm日20，通過ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））*控制。
當儲罐進液閥開啟.向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)�，使罐�?nèi)壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。
ZZV微壓調節閥（氮封閥）裝置主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。ZZV微壓調節閥（氮封閥）裝置由快速泄放閥及微壓調節閥兩大部分組成，快速泄放閥由壓力控制器及單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa 壓力以下，現場壓力較高，必須安裝壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa至66Kpa以下，介質溫度溫度l80℃。
ZZV微壓調節閥（氮封閥）裝置的供(泄)氮壓力設定方便，且可在連續生產的條件下進行；氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa(50mm.w.c)，高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
供氮壓力調整：在微壓調節閥壓力調節范圍內選定一設定值如1Kpa(100mm.w.c)，通過調節調整螺絲2以改變彈簧3的預壓縮(拉伸)量來達到；
泄氮壓力調整：在快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa(200mm.w.c)，呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
超卓閥門有限公司專業生產電、氣調節閥,自力式壓力調節閥,ZZV微壓調節閥（ZZV微壓調節閥（氮封閥）），這些產品被廣泛運用于石油、化工、電力、冶金 、*、造船、輕工、造紙、印染、醫藥以及環保工程等眾多領域。超卓閥門歡迎您前來選購ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））零件材料
零件名稱 | 材料 |
閥體 | ZG230-450 ZG1Cr18i9Ti |
閥桿、閥芯、閥座 | 1Cr18i9Ti |
彈簧 | 60Si2Mn |
膜片 | 丁腈橡膠夾增強絳綸織物 |
波紋管 | 1Cr18i9Ti |
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））規格及重量
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
A | 192 | 232 | 308 | |||||
H | 629 | 631 | 652 | 666 | 689 | 797 | 837 | 1050 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
G(Kg) | 18 | 19 | 21 | 23 | 25 | 37 | 50 | 59 |
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））主要技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數（KV） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
額定行程 | 6 | 8 | 10 | 15 | 20 | |||
調節精度（％） | ±10 | |||||||
介質溫度（℃） | ≤80℃ | |||||||
壓力調節范圍（MP a） | 0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28 | |||||||
公稱壓力PN(Mpa) | 0.10 | |||||||
允許泄漏量（L/h） | 10ˉ4×閥額定容量 | |||||||
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））法蘭規格 單位：mm
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
B | 16 | 18 | 20 | 22 | ||||
n-ф | 4-14 | 4-18 | 8-18 | |||||
f1×D2 | 2×56 | 3×65 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
ZZV微壓調節閥（ZZV微壓調節閥（氮封閥））安裝事項
（1）安裝前，檢查整機零件是否缺損與松動，對管道應進行清洗，介質流向應與閥體上的箭頭指向一致。
（2）為便于現場維護與操作，閥四周應留有適當空間與設置旁路手動閥，閥組安裝方案。
（3）閥門應正立垂直安裝在水平管道上，閥體與管道的法塵連接，要注意同軸度，并應安裝在環境溫度不超過-25～
55℃的場合使用。
ZZV微壓調節閥訂貨須知：
一、①ZZV微壓調節閥產品名稱與型號②ZZV微壓調節閥口徑③ZZV微壓調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZZV微壓調節閥型號，請按ZZV微壓調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
